互感器
互感器又稱為儀用變壓器，是電流互感器和電壓互感器的總稱。能將高電壓變成低電壓、大電流變成小電流，用于量測或維護體系。其功能主要是將高電壓或大電流按份額改換成規范低電壓（100V）或規范小電流（5A或1A，均指額外值），以便完成丈量外表、維護設備及自動操控設備的規范化、小型化。一起互感器還可用來隔開高電壓體系，以確保人身和設備的安全。
作業原理
不同品種的互感器
在供電用電的線路中，電流相差從幾安到幾萬安，電壓相差從幾伏到幾百萬伏。線路中電流電壓都比較高，如直接丈量是非常風險的。為便于二次外表丈量需求轉換為比較統一的電流電壓，運用互感器起到變流變壓和電氣阻隔的效果。顯示外表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5等）。跟著年代開展，電量丈量大多現已到達數字化，而核算機的采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁效果。微型電流互感器稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室運用的多電流比精細電流互感器，一般用于擴展外表量程。）
電流互感器原理線路圖微型電流互感器與變壓器類似也是依據電磁感應原理作業，變壓器改換的是電壓而微型電流互感器改換的是電流算了。繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接丈量外表，稱為二次繞組（或副邊繞組、次級繞組）。
微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實踐電流比K。微型電流互感器在額外作業電流下作業時的電流比叫電流互感器額外電流比，用Kn表明。Kn=I1n/I2n

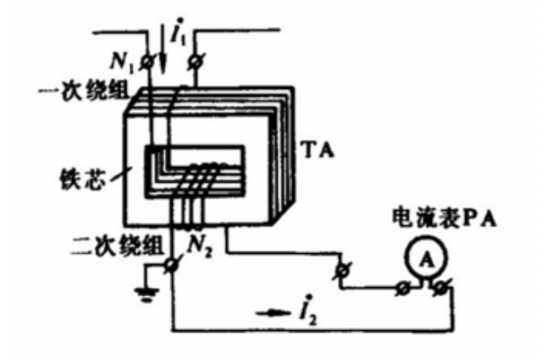

電流互感器作業原理圖
結構原理
普通電流互感器結構原理：電流互感器的結構較為簡略，由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其作業原理與變壓器根本相同，一次繞組的匝數（N1）較少，直接串聯于電源線路中，一次負荷電流(I1)經過一次繞組時，發生的交變磁通感應發生按份額減小的二次電流（I2）；二次繞組的匝數（N2）較多，與外表、繼電器、變送器等電流線圈的二次負荷（Z）串聯構成閉合回路，因為一次繞組與二次繞組有相等的安培匝數，I1N1=I2N2，電流互感器實踐運轉中負荷阻抗很小，二次繞組接近于短路狀態，相當于一個短路運轉的變壓器。

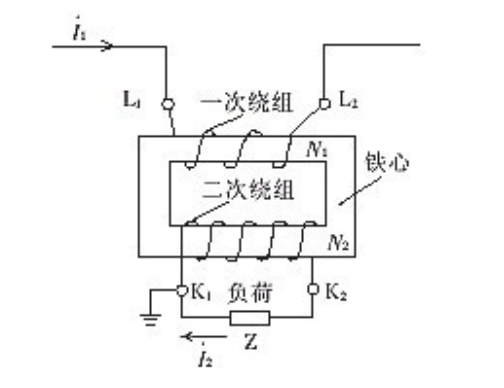

普通電流互感器結構原理圖
穿心式電流互感器其本身結構不設一次繞組，載流（負荷電流）導線由L1至L2穿過由硅鋼片搟卷制成的圓形（或其他形狀）鐵心起一次繞組效果。二次繞組直接均勻地纏繞在圓形鐵心上，與外表、繼電器、變送器等電流線圈的二次負荷串聯構成閉合回路，因為穿心式電流互感器不設一次繞組，其變比依據一次繞組穿過互感器鐵心中的匝數確認，穿心匝數越多，變比越小；反之，穿心匝數越少，變比越大，額外電流比I1/n：式中I1——穿心一匝時一次額外電流；n——穿心匝數。

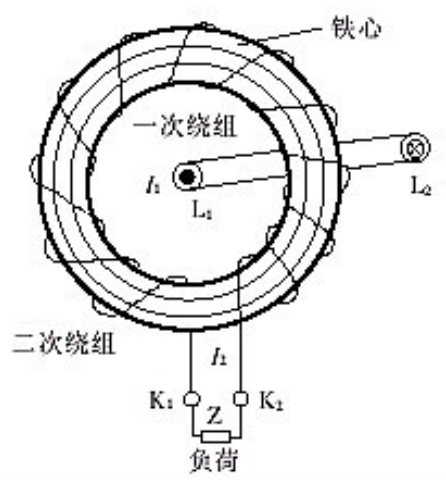

穿心互感器原理圖
多抽頭電流互感器。這品種型的電流互感器，一次繞組不變，在繞制二次繞組時，添加幾個抽頭，以取得多個不同變比。它具有一個鐵心和一個匝數固定的一次繞組，其二次繞組用絕緣銅線繞在套裝于鐵心上的絕緣筒上，將不同變比的二次繞組抽頭引出，接在接線端子座上，每個抽頭設置各自的接線端子，這樣就構成了多個變比，此種電流互感器的優點是能夠依據負荷電流變比，互換二次接線端子的接線來改動變比，而不需求更換電流互感器，給運用供給了便利。
不同變比電流互感器。這品種型的電流互感器具有同一個鐵心和一次繞組，而二次繞組則分為兩個匝數不同、各自獨立的繞組，以滿意同一負荷電流狀況下不同變比、不同精確度等級的需求，例如在同一負荷狀況下，為了確保電能計量精確，要求變比較小一些（以滿意負荷電流在一次額外值的2/3左右），精確度等級高一些（如1K1.1K2為200/5.0.2級）；而用電設備的繼電維護，考慮到毛病電流的維護系數較大，則要求變比較大一些，精確度等級能夠稍低一點（如2K1.2K2為300/5.1級）。
一次繞組可調，二次多繞組電流互感器。這種電流互感器的特色是變比量程多，而且能夠改動，多見于高壓電流互感器。其一次繞組分為兩段，別離穿過互感器的鐵心，二次繞組分為兩個帶抽頭的、不同精確度等級的獨立繞組。一次繞組與設備在互感器外側的銜接片銜接，經過改動銜接片的方位，使一次繞組構成串聯或并聯接線，然后改動一次繞組的匝數，以取得不同的變比。帶抽頭的二次繞組本身分為兩個不同變比和不同精確度等級的繞組，跟著一次繞組銜接片方位的改動，一次繞組匝數相應改動，其變比也隨之改動，這樣就構成了多量程的變比。帶抽頭的二次獨立繞組的不同變比和不同精確度等級，能夠別離應用于電能計量、指示外表、變送器、繼電維護等，以滿意各自不同的運用要求。
組合式電流電壓互感器。組合式互感器由電流互感器和電壓互感器組合而成，多設備于高壓計量箱、柜，用作計量電能或用效果電設備繼電維護設備的電源。組合式電流電壓互感器是將兩臺或三臺電流互感器的一次、二次繞組及鐵心和電壓互感器的一、二次繞組及鐵心，固定在鋼體構架上，浸入裝有變壓器油的箱體內，其一、二次繞組出線均引出，接在箱體外的高、低壓瓷瓶上，構成絕緣、關閉的整體。一次側與供電線路銜接，二次側與計量設備或繼電維護設備銜接。依據不同的需求，組合式電流電壓互感器分為V/V接線和Y/Y接線兩種，以計量三相負荷平衡或不平衡時的電能。
主要效果
電力體系為了傳輸電能，往往選用溝通電壓、大電流回路把電力送往用戶，無法用外表進行直接丈量。互感器的效果，便是將溝通電壓和大電流按份額降到能夠用外表直接丈量的數值，便于外表直接丈量，一起為繼電維護和自動設備供給電源。電力體系用互感器是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、丈量外表及繼電維護、自動設備的一種特殊變壓器，是一次體系和二次體系的聯絡元件，其一次繞組接入電網，二次繞組別離與丈量外表、維護設備等互相銜接。互感器與丈量外表和計量設備合作，能夠丈量一次體系的電壓、電流和電能；與繼電維護和自動設備合作，能夠構成對電網各種毛病的電氣維護和自動操控。互感器功能的好壞，直接影響到電力體系丈量、計量的精確性和繼電器維護設備動作的牢靠性。
根本特色
1、一次線圈串聯在電路中，并且匝數很少，因此，一次線圈中的電流徹底取決于被測電路的負荷電流．而與二次電流無關；
2、電流互感器二次線圈所接外表和繼電器的電流線圈阻抗都很小，所以正常狀況下，電流互感器在近于短路狀態下運轉。
電流互感器一、二次額外電流之比，稱為電流互感器的額外互感比：kn=I1n/I2n
因為一次線圈額外電流I1n己規范化，二次線圈額外電流I2n統一為5（1或0.5）安，所以電流互感器額外互感比亦已規范化。kn還能夠近似地表明為互感器一、二次線圈的匝數比，即kn≈kN=N1/N2式中N1.N2為一、二線圈的匝數。
主要分類
互感器分為電壓互感器和電流互感器兩大類。電壓互感器可在高壓和超高壓的電力體系中用于電壓和功率的丈量等。電流互感器可用在交換電流的丈量、交換電度的丈量和電力拖動線路中的維護。
電壓互感器
按用途分
丈量用電壓互感器或電壓互感器的丈量繞組：在正常電壓范圍內，向丈量、計量設備供給電網電壓信息；維護用電壓互感器或電壓互感器的維護繞組：在電網毛病狀態下，向繼電維護等設備供給電網毛病電壓信息。
按絕緣介質分
干式電壓互感器：由普通絕緣資料浸漬絕緣漆作為絕緣，多用在及以下低電壓等級；
澆注絕緣電壓互感器：由環氧樹脂或其他樹脂混合資料澆注成型，多用在及以下電壓等級；
油浸式電壓互感器：由絕緣紙和絕緣油作為絕緣，是我國最常見的結構型式，常用于及以下電壓等級；
氣體絕緣電壓互感器：由氣體作主絕緣，多用在較高電壓等級。
通常專供丈量用的低電壓互感器是干式，高壓或超高壓密封式氣體絕緣(如六氟化硫)互感器也是干式。澆注式適用于35kV及以下的電壓互感器，35kV以上的產品均為油浸式。
按相數分
絕大多數產品是單相的，因為電壓互感器容量小，器身體積不大，三相高壓套管間的表里絕緣要求難以滿意，所以只要3-15kV的產品有時選用三相結構。
按電壓改換原理分
電磁式電壓互感器：依據電磁感應原理改換電壓，原理與根本結構和變壓器徹底類似，我國多在及以下電壓等級選用；
電容式電壓互感器：由電容分壓器、補償電抗器、中心變壓器、阻尼器及載波設備防護間隙等組成，用在中性點接地體系里作電壓丈量、功率丈量、繼電防護及載波通訊用；
光電式電壓互感器：經過光電改換原理以完成電壓改換，還在研發中。
按運用條件分
戶內型電壓互感器：設備在室內配電設備中，一般用在及以下電壓等級；
戶外型電壓互感器：設備在戶外配電設備中，多用在及以上電壓等級。
按一次繞組對地運轉狀態分
一次繞組接地的電壓互感器：單相電壓互感器一次繞組的末端或三相電壓互感器一次繞組的中性點直接接地；
一次繞組不接地的電壓互感器：單相電壓互感器一次繞組兩端子對地都是絕緣的；三相電壓互感器一次繞組的各部分，包含接線端子對地都是絕緣的，而且絕緣水平與額外絕緣水平一致。
按磁路結構分
單級式電壓互感器：一次繞組和二次繞組依據需求可設多個二次繞組同繞在一個鐵芯上，鐵芯為地電位。我國在及以下電壓等級均用單級式；
串級式電壓互感器：一次繞組分成幾個匝數相同的單元串接在相與地之間，每一單元有各自獨立的鐵芯，具有多個鐵芯，且鐵芯帶有高電壓，二次繞組依據需求可設多個二次繞組處在最末一個與地銜接的單元。我國在電壓等級常用此種結構型式；
組合式互感器：由電壓互感器和電流互感器組合并構成一體的互感器稱為組合式互感器，也有把與組合電器配套生產的互感器稱為組合式互感器。
電流互感器
按用途分
丈量用電流互感器或電流互感器的丈量繞組。在正常作業電流范圍內，向丈量、計量等設備供給電網的電流信息；
維護用電流互感器或電流互感器的維護繞組。在電網毛病狀態下，向繼電維護等設備供給電網毛病電流信息。
按絕緣介質分
干式電流互感器：由普通絕緣資料經浸漆處理作為絕緣；
澆注式電流互感器：用環氧樹脂或其他樹脂混合資料澆注成型的電流互感器；
油浸式電流互感器：由絕緣紙和絕緣油作為絕緣，一般為戶外型。我國在各種電壓等級均為常用；
氣體絕緣電流互感器：主絕緣由氣體構成。
按電流改換原理分
電磁式電流互感器：依據電磁感應原理完成電流改換的電流互感器；
光電式電流互感器：經過光電改換原理以完成電流改換的電流互感器，還在研發中。
按設備辦法分
貫穿式電流互感器：用來穿過屏板或墻壁的電流互感器；
支柱式電流互感器：設備在平面或支柱上，兼做一次電路導體支柱用的電流互感器；
套管式電流互感器：沒有一次導體和一次絕緣，直接套裝在絕緣的套管上的一種電流互感器；
母線式電流互感器：沒有一次導體但有一次絕緣，直接套裝在母線上運用的一種電流互感器。

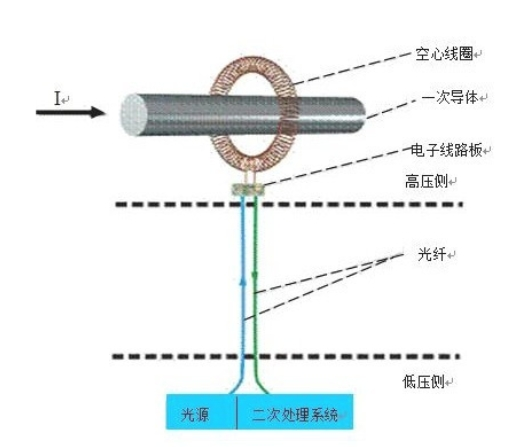

有源型電子式電流互感器特色是一次傳感器為空心線圈，高壓側電子器件需求由電源供電方能作業。其原理如下圖所示：

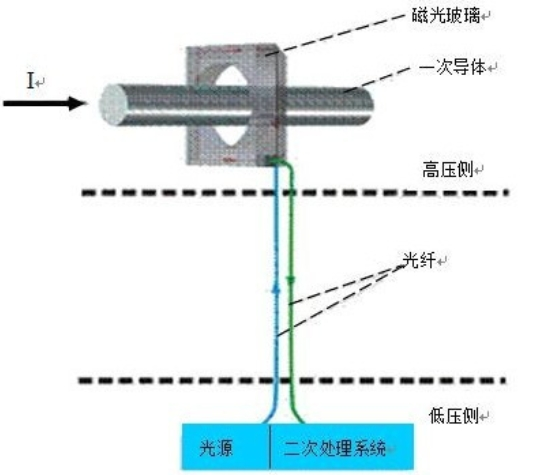

無源磁光玻璃型電子式電流互感器特色是一次傳感器為磁光玻璃，無需電源供電。其原理如下圖所示：
開展歷程
互感器最早呈現于19世紀末。跟著電力工業的開展，互感器的電壓等級和精確級別都有很大進步，還開展了許多特種互感器，如電壓、電流復合式互感器、直流電流互感器，高精確度的電流比率器和電壓比率器,大電流激光式電流互感器，電子線路補償互感器，超高電壓體系中的光電互感器，以及SF6全關閉組合電器(GIS)中的電壓、電流互感器。在電力工業中，要開展什么電壓等級和規劃的電力體系，有必要開展相應電壓等級和精確度的互感器，以供電力體系丈量、維護和操控的需求。
跟著許多新資料的不斷應用，互感器也呈現了許多新的品種，電磁式互感器得到了比較充分的開展，其中鐵心式電流互感器以干式、油浸式和氣體絕緣式多種結構習慣了電力建造的開展需求。可是跟著電力傳輸容量的不斷增加，電網電壓等級的不斷進步及維護要求的不斷完善，一般的鐵 心式電流互感器結構已逐漸暴露出與之不相習慣的缺點，其固有的體積大、磁飽滿、鐵磁諧振、動態范圍小，運用頻帶窄等缺點，難以滿難以滿意新一代電力體系自動化、電力數字網等的開展需求。
跟著光電子技術的敏捷開展，許多科技發達國家已把目光轉向運用光學傳感技術和電子學辦法來開展新型的電子式電流互感器，簡稱光電電流互感器。世界電工協會已發布電子式電流互感器的規范。電子式互感器的含義，除了包含光電式的互感器，還包含其它各種運用電子測試原理的電壓、電流傳感器。
常見品種
電子式互感器
變頻功率傳感器是一種電子式互感器，變頻功率傳感器經過對輸入的電壓、電流信號進行溝通采樣，再將采樣值經過電纜、光纖等傳輸體系與數字量輸入二次外表相連，數字量輸入二次外表對電壓、電流的采樣值進行運算，能夠獲取電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數。
互感器分為電壓互感器和電流互感器兩大類，其主要效果有：將一次體系的電壓、電流信息精確地傳遞到二次側相關設備；將一次體系的高電壓、大電流改換為二次側的低電壓（規范值）、小電流（規范值），使丈量、計量外表和繼電器等設備規范化、小型化，并下降了對二次設備的絕緣要求；將二次側設備以及二次體系與一次體系高壓設備在電氣方面很好地阻隔，然后確保了二次設備和人身的安全。
電壓互感器
丈量用電流互感器主要與丈量外表合作，在線路正常作業狀態下，用來丈量電流、電壓、功率等。丈量用微型電流互感器主要要求：
1、絕緣牢靠；
2、足夠高的丈量精度；
3、當被測線路發生毛病呈現的大電流時互感器應在適當的量程內飽滿（如500%的額外電流）以維護丈量外表。
維護用電流互感器維護用電流互感器主要與繼電設備合作，在線路發生短路過載等毛病時，向繼電設備供給信號堵截毛病電路，以維護供電體系的安全。維護用微型電流互感器的作業條件與丈量用互感器徹底不同，維護用互感器只是在比正常電流大幾倍幾十倍的電流時才開始有效的作業。
電流互感器
運用變壓器原、副邊電流成份額的特色制成。其作業原理、等值電路也與一般變壓器相同，只是其原邊繞組串聯在被測電路中，且匝數很少；副邊繞組接電流表、繼電器電流線圈等低阻抗負載，近似短路。原邊電流（即被測電流）和副邊電流取決于被測線路的負載，而與電流互感器的副邊負載無關。因為副邊接近于短路，所以原、副邊電壓U1和都很小，勵磁電流I0也很小。 電流互感器運轉時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超越正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運轉時未經旁路就拆下電流表、繼電器等設備。 電流互感器的接線辦法按其所接負載的運轉要求確認。最常用的接線辦法為單相，三相星形和不徹底星形。
組合互感器
組合互感器是將電壓互感器、電流互感器組合到一起的互感器。組合互感器可將高電壓變化為低電壓，將大電流變化為低電流，然后起到對電能計量的目的。
鉗形互感器
鉗形電流互感器是一款精細電流互感器（直流傳感器），是專門為電力現場丈量計量運用特色設計的。該系列互感器選用高導磁資料制成，精度高。線性優。抗干擾能力強等。運用時能夠直接夾住母線或母排上無須截線停電其運用非常便利。它可合作多種丈量儀器，電能表現場校驗儀、多功能電能表、示波器、數字萬用表、雙鉗式接地電阻測試儀、雙鉗式相位伏安表等， 可在電力不斷電狀態下，對多種電參量進行丈量和比對。
零序互感器
零序電流維護的根本原理是基于基爾霍夫電流定律：流入電路中任一節點的復電流的代數和等于零。在線路與電氣設備正常的狀況下，各相電流的矢量和等于零，因此，零序電流互感器的二次側繞組無信號輸出，執行元件不動作。當發生接地毛病時的各相電流的矢量和不為零，毛病電流使零序電流互感器的環形鐵芯中發生磁通，零序電流互感器的二次側感應電壓使執行元件動作，帶動脫扣設備，切換供電網絡，到達接地毛病維護的目的。 效果：當電路中發生觸電或漏電毛病時，維護動作，堵截電源。 運用：可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上設備一個零序電流互感器，運用其來檢測三相的電流矢量和。零序電流互感器選用ABS工程塑料外殼、全樹脂澆注成密封，有效防止了互感器在長期運用過程中的銹蝕。絕緣功能好，外形漂亮。具有靈敏度高、線性度好運轉牢靠，設備便利等特色。其功能優于一般的零序電流互感器，運用范圍廣泛，不只適用于電磁型繼電維護，還能適用于電子和微機維護設備。
差錯丈量
直流法
用1.5～3V干電池將其正極接于互感器的一次線圈L1，L2接負極，互感器的二次側K1接毫安表正極，負極接K2，接好線后，將K合上毫安表指針正偏，擺開后毫安表指針負偏，闡明互感器接在電池正極上的端頭與接在毫安表正端的端頭為同極性。
1.K1為同極性即互感器為減極性。如指針擺動與上述相反為加極性。
溝通法
補償量如下：
Δf=Nx/（N2-Nx）×100%
匝數補償
只比照差起到補償效果，補償量與二次負荷和電流巨細無關。補償匝數一般只要幾匝，匝數補償應核算電流低端二次阻抗最大時，和電流高端二次阻抗最小時差錯。對于高精度的微型電流互感器匝數補償那怕只補償1匝，就會補償過量。這時能夠選用半匝或分數匝補償。可是電流互感器的匝數是以經過鐵芯窗口的關閉回路核算的，電流互感器的匝數是一匝一匝核算的，不存在半匝的狀況。選用半匝或分數匝補償有必要選用輔佐手段如：雙繞組、雙鐵芯等。輔佐鐵芯補償比照差、
角差都起到補償效果，但輔佐鐵芯補償的辦法制造工藝比較復雜。電容補償，直接在二次繞組兩端并聯電容就能夠。其比照差起正補償效果，補償巨細與二次負荷Z=RiX中X重量成正比，與補償電容巨細成正比；對角差都起到負補償，補償巨細與二次負荷Z=RiX中R重量成正比，與補償電容巨細成正比。電容補償是一種比較理想的補償辦法。在微型精細電流互感器中，一般二次繞組直接接運放的電流/電壓改換，其二次阻抗根本為0，此刻電容補償的效果就比較小。一般能夠在電流/電壓改換階段添加移相電路能夠處理角差問題。用戶能夠依據電流互感器出廠時所帶的該互感器的查驗陳述中查驗差錯數據進行調整核算移相電路。
品種比照
電壓互感器（PT）和電流互感器（CT）是電力體系重要的電氣設備，它承擔著高、低壓體系之間的阻隔及高壓量向低壓量轉換的功能。其接線的正確與否，對體系的維護、丈量、監察等設備的正常作業有極其重要的含義。在新設備PT、CT投運或更換PT、CT二次電纜時，運用極性實驗法查驗PT、CT接線的正確性，現已是繼電維護作業人員必不可少的作業程序。
防止其極性接反便是要找到互感器輸入和輸出的“同名端”，具體的辦法便是“點極性”。這里以電流互感器為例闡明如何點極性。具體辦法是將指針式萬用表接在互感器二次輸出繞組上，萬用表打在直流電壓檔；然后將一節干電池的負極固定在電流互感器的一次輸出導線上；再用干電池的正極去“點”電流互感器的一次輸入導線，這樣在互感器一次回路就會發生一個+（正）脈沖電流；一起調查指針萬用表的表針向哪個方向“偏移”，若萬用表的表針從0由左向右偏移，j即表針“正啟”，闡明接入的“電流互感器一次輸入端”與“指針式萬用表正接線柱銜接的電流互感器二次某輸出端”是同名端，而這種接線就稱為“正極性”或“減極性”；若萬用表的表針從0由右向左偏移，即表針“反啟”，闡明接入的“電流互感器一次輸入端”與“指針式萬用表正接線柱銜接的電流互感器二次某輸出端”不是同名端，而這種接線就稱為“反極性”或“加極性”。
每個產品都有自己的注意事項，應用互感器時應注意以下幾個方面：
1、電流互感器的額外一次電流一般按線路的1.2~1.4倍電流選用電流互感器,這主要是考慮線路過載時不至于燒毀電流互感器和電流表或電能表等用電設備。
2、電流互感器的額外一次電流也不能選得比線路的實踐作業電流相差太大，這將影響電流互感器的計量 精度。
3、互感器是在額外的二次輸出負載范圍內才能確保互感器精度。因此包含二次線路負載以及計量設備的負載都為互感器實踐作業的負載，當互感器二次實踐輸出負載大于互感器二次額外輸出負載時，互感器精度將下降，嚴峻過載時將燒毀互感器。
4、當互感器二次實踐輸出負載低于互感器額外二次輸出負載時，互感器的精度將下降。
5、根椐不同的運用場合選用適宜的互感器產品。
6、戶外用互感器和戶內用互感器莫混用。
燒壞原因：
1、電壓互感器低壓側匝間和相間短路時，低壓保險尚未熔斷，因為激磁電流敏捷增大，使高壓熔管熔絲 熔斷或燒壞互感器。
2、當10kV出線發生單相接地時，電壓互感器一次側非毛病相對地電壓為正常電壓值的根號3倍。電壓互 感器的鐵芯很快飽滿，激磁電流急劇增強，使熔絲熔斷。
3、因為電力網絡中含有電容性和電感性參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合不利 時引起鐵磁諧振。
4、流過電壓互感器一次繞組的零序電流增大（相對于接地電流超支的體系而言），長時間運轉時，該零序互感器發生的熱效應將使電壓互感器的絕緣損壞、炸裂；
5、體系中存在非線性的振蕩（弧光接地過電壓），大大加重了體系中電壓互感器的損壞進程；
6、電壓互感器本身的散熱條件較差。
類型區別：
最重要區別是在正常運轉時其作業狀態的不同，主要表現以下幾個方面：
1、電壓互感器正常作業時的磁通密度接近飽滿值，毛病時候磁通密度下降；電流互感器正常作業時磁通密度很低，而短路時因為一次側短路電流變得很大，使磁通密度大大添加，有時乃至遠遠超越飽滿值。
2、電壓互感器是用來丈量電網高電壓的特殊變壓器，它能將高電壓按規則份額轉換為較低的電壓后，再銜接到外表上去丈量。電壓互感器，原邊電壓不管是多少伏，而副邊電壓一般均規則為100伏，以供給電壓表、功率表及千瓦小時表和繼電器的電壓線圈所需求的電壓。
3、電流互感器二次能夠短路，可是不得開路；電壓互感器二次能夠開路，可是不得短路．把大電流按規則份額轉換為小電流的電氣設備，稱為電流互感器。電流互感器副邊的電流一般規則為5安或1安，以供給電流表、功率表、千瓦小時表和繼電器的電流線圈電流。
4、對于二次側的負荷來說，電壓互感器的一次內阻抗較小乃至能夠忽略不計，大能夠以為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大,以致能夠以為是一個內阻無窮大的電流源。
