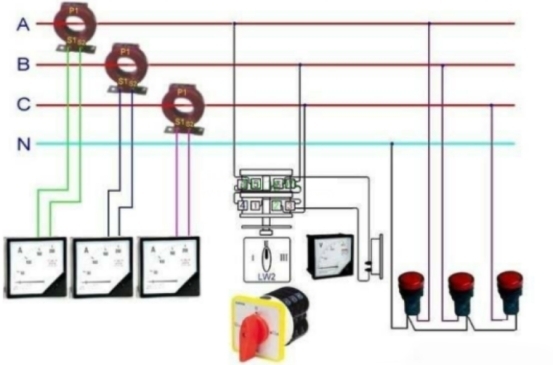

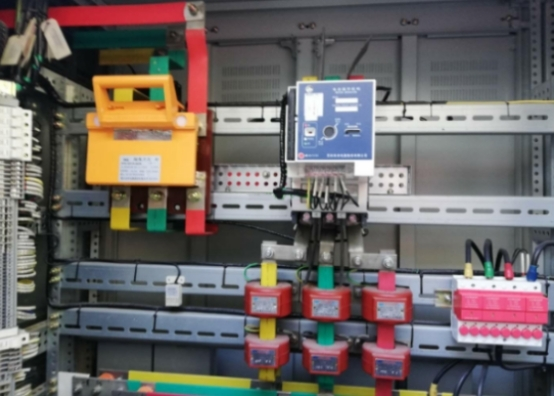

電流互感器是一種特別的變壓器，它的作用是把大電流變成規范小電流，配合檢測外表、計量外表和繼電器等設備作業。這樣可以起到擴展外表檢測規劃，進步電路的穩定性和安全性的作用。電流互感器的電流接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的外表和繼電器的線圈也全部是串聯的。
平常我們在選用電流互感器時首要思索變比和精確度這兩個技術參數。
1、變比
電流互感器二次側額外電流值都為5A或1A，普通狀況下選擇5A。檢測電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確的選擇電流互感器的變比呢?
《電力設備的電檢測外表設備設計規范》中規則"指針式檢測外表檢測規劃的選擇，宜保證電力設備額外值指示在外表標度尺的2/3處。"根據這個規范我們可以用下面的公式選取電流互感器的變比N。
這個公式中I為回路的最大負荷電流，0.7的意義是最大負荷電流時指示指在外表盤的70%處，5為電流互感器二次額外
N=-
0.7×5
電流值。然后根據核算的變比值選擇相應電流互感器的變比。比方，I為50A，根據核算公式可以得到N=14.29，所以選擇75/5變比的電流互感器。
2、精確度
電流互感器的精確度又稱為精度，由于電流互感器存在比值差錯和角差錯是不可防止的。電流互感器的精確度在數值上等于此比值差錯極限的百分?jǐn)?shù)。比方，0.5級的電流互感器的最大比值差錯為±0.5%。檢測電流互感器有0.1、0.2、0.5、1、3、5等級，維護用的電流互感器有5P、10P兩級。普通狀況下，計量選擇0.2級，檢測選擇0.5級，普通監視外表選擇1級。
一同我們在運用電流互感器需求留心:電流互感器的二次側一定要接地，避免一次側高壓竄人二次側，危機設備和人生安全;留心電流互感器—、二側的極性，極性接錯嚴峻狀況下燒損外表;電流互感器二次不能開路，制止二次側設備熔斷器，避免二次側開路感應出高電壓，危機人生安全。
